جامع‌ترین روش‌ها برای محاسبه وزن انواع تیر آهن

نقش بال در تیر آهن برای ممانعت از بیشتر شدن نیروی کمانش روی آن و نقش جان که در واقع همان بدنه تیرآهن است، متحمل شدن نیروی خمشی می باشد. وزن آهن آلات و تخمین آنها از موضوعات بسیار مهم است. در این مطلب به بررسی نحوه محاسبه وزن تیرآهن بصورت دقیق، همراه با فرمول ها و معرفی جدول اشتال می پردازیم.

تخمین وزن تیرآهن

یکی از مهمترین موارد در زمان خرید تیرآهن، که می تواند روی انتخاب انواع آن تاثیر داشته باشد، ابعاد و وزن آن می باشد. محاسبه وزن این مقطع فولادی، از پیچیدگی های خاصی برخوردار است و در این مورد نیاز است تا از یک سری فرمولها اطلاع داشته باشید؛ از این‌رو در ادامه مطلب به شرح این فرمولها خواهیم پرداخت.

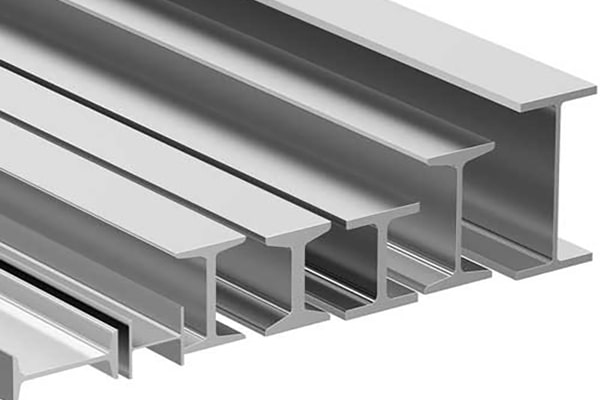

به صورت کلی تیرآهن ها انواع مختلفی دارند. هر یک از آنها دارای ابعاد و وزن خاصی هستند که باعث می شوند تا از قیمت های مختلفی هم بهره مند شوند. همچنین هر یک از انواع تیرآهن ها به دلیل اینکه کاربردهای خاص خود را دارند در پروژه های مختلف عمرانی یا صنعتی استفاده می شوند. به همین دلیل، با توجه به استانداردهای تعیین شده، انواع تیرآهن در بازار در انواع INP، IPE و IPB شناخته می شوند.

از سوی دیگر تیرآهن های هم نوعی که در کارخانه ها ساخته می شوند، از وزن مختلفی برخوردار هستند. این تفاوت به این دلیل است که هر کارخانه از مواد مختلفی استفاده می کند و ابعاد آنها یکسان نیست. یکی دیگر از دلایلی که می تواند آگاهی از نحوه محاسبه وزن تیرآهن را توجیه کند همین مورد است. به صورت کلی تیرآهن ها در انواع 12، 14، 16، 18، 24 و 30 تقسیم می شوند که هر کدام از شاخص وزن متفاوتی برخوردار است.

چگونگی محاسبه وزن تیر آهن 12

تیرآهن نوع 12 می تواند یکی از پر استفاده ترین انواع تیرآهن در ساختمان سازی معرفی شود. اندازه و وزن تیر اهن 12 عموما روی بدنه آن درج می شود. همچنین باید بدانید ابعادی که در این محصول مشخص شده است به مقدار ارتفاع و طول آنها اشاره دارد. از این رو مقدار استاندارد ارتفاع آنها حدود 80 تا 600 میلی متر محاسبه و ساخته می شود.

شاخص استانداردی که برای تولید این نوع تیرآهن وجود داردIPE می باشد که در کشور آلمان و قاره اروپا استفاده می شود. کاربرد این تیرآهن ها معمولا برای استفاده در قسمت سقف و ستون ها می باشد. مقاطعی که در این تیرآهن وجود دارند به صورت کامل در 12 متر برش شده و وزن آنها حدود 125 کیلوگرم می باشد. در واقع برای هر شاخه یک متری از تیرآهن نوع 12، وزنی تقریبا برابر با 11 کیلوگرم معین می شود.

تخمین وزن تیر آهن 14

محاسبه وزن تیر اهن 14 هم با توجه به استانداردهای معرفی شده مشخص می شود. از این رو تیرآهن نوع 14 در بازار با توجه به وزن 155 کیلوگرم عرضه می شوند. در واقع برای هر شاخه یک متری از تیرآهن 14، وزنی معادل 13 کیلوگرم معرفی شده است. ساخت و فروش تیرآهن نوع 14، بر اساس استاندارد IPE می باشد. محصولاتی نهایی در دو نوع تیرآهن دوبل و لانه زنبوری به بازار عرضه می شوند.

چگونگی براورد وزن تیر آهن 16

وزن تیر 16 برابر با 190 کیلوگرم بر اساس استانداردهای جهانی معرفی شده است. در واقع برای هر شاخه یک متری از تیرآهن نوع 16، تقریبا 16 کیلوگرم محاسبه می گردد.

محاسبه وزن تیر آهن 18

با توجه به استانداردهای مشخص شده، وزن این تیر اهن 18 در هر شاخه یک متری، تقریبا 19 کیلوگرم و هر شاخه 12 متری 226 کیلوگرم محاسبه می شود. البته باید گفت که این نوع تیرآهن ها با توجه به تنوع ساخت در کارخانه های مختلف، از اختلافات وزنی هم برخوردار هستند که برای هر شاخه 12 متری باید توسط کارشناسان به صورت دقیق محاسبه شود.

چگونگی محاسبه وزن تیر آهن 24

این نوع تیرآهن، بر اساس استانداردها به ازای هر شاخه 12 متری، وزنی معادل 368.5 کیلوگرم دارد. این مورد در حالی است که هر شاخه یک متری از تیرآهن 24، وزنی برابر با 30 کیلوگرم دارد. نکته مهم در این زمینه این است که تیرآهن 24 در زمینه صنعتی و ساخت و ساز، از تیرآهن های پرکاربرد به شمار می رود.

براورد وزن تیر آهن 30

استانداردهای معرفی شده برای وزن تیر 30، بر اساس IPE می باشد. این استانداردها، تایید شده اروپا و کشور آلمان می باشند. این نوع تیرآهن از لحاظ شکل ظاهری، به شکل حرف (l) می باشد. همچنین تیرآهن 30 با تیرآهن 12 از نظر میزان ارتفاع وجه اشتراک دارند. از این رو ارتفاع تیرآهن 30 حدود 80 تا 600 میلی متر است و برش های آن بصورت 12 متری می باشد. وزن تیر آهن 30 در هر یک متر، می توان 42.5 معرفی کرد. همچنین در برش های 12 متری، وزنی برابر با 506 کیلوگرم دارد.

معرفی فرمول‌های محاسبه وزن انواع تیرآهن

در ادامه این مطلب، فرمول محاسبه وزن انواع تیرآهن هاش، لانه زنبوری و دوبل را ببینید.

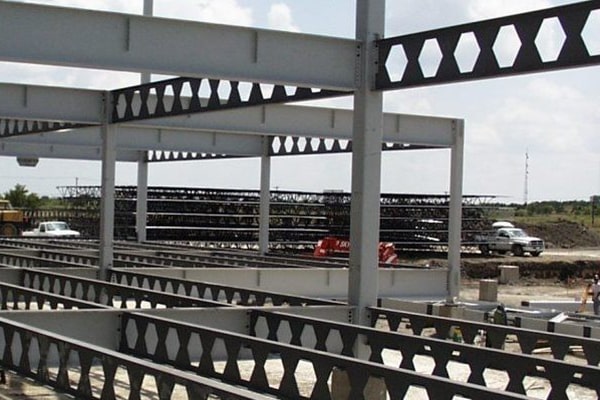

فرمول محاسبه وزن تیر آهن لانه زنبوری

تیرآهن لانه زنبوری، از جمله انواع تیرآهن پرکاربرد است. استفاده بیشتر این نوع تیرآهن ها در پروژه هایی است که نیاز به مقاومت کمتری دارند. تیرآهن لانه زنبوری، به نسبت تیرآهن های معمولی وزن کمتری دارد. برای محاسبه وزن این نوع تیرآهن می توان از فرمول زیر استفاده کرد.

وزن تیر آهن لانه زنبوری (Kg): طول تیرآهن (m) * وزن یک متر تیرآهن لانه زنبوری از جدول اشتال

فرمول محاسبه وزن تیر آهن هاش

یکی دیگر از انواع تیرآهن ها، تیرآهن هاش است از استاندارد IPE استفاده می نماید. برای محاسبه دقیق وزن تیرآهن هاش، باید از فرمول مخصوص آن استفاده نمود. در این حالت باید از جدول اشتال، مقدار وزن تیر هاش را پیدا کرده و در فرمول زیر قرار داد.

وزن تیر اهن معمولی یا هاش (Kg): وزن یک متر تیرآهن از جدول اشتال * طول تیر آهن (m)

فرمول محاسبه وزن تیرآهن دوبل

در پروژه های مختلف ساخت و ساز یا صنعتی، ممکن است گاهی نیاز باشد تا از دو تیرآهن برای جوشکاری استفاده شود. در این مورد تیرآهنی که حاصل می گردد، تیرآهن دوبل نامیده می شود. کاربری رایج برای این نوع تیرآهن ها، در قسمت ستون ها می باشد. در این مورد از دو تیرآهن هاش استفاده می شود و فرایند جوشکاری آنها صورت می گیرد. در ساخت سازه های مختلف، زمانی که طبقات افزایش پیدا می کنند، روی ستون ها نیروی بیشتری اعمال می شود. از این رو باید برای به دست آوردن دقیق وزن تیرآهن دوبل، از فرمول زیر استفاده کرد.

وزن تیر اهن دوبل (Kg): وزن 1 متر از تیرآهن هاش از جدول اشتال * طول تیرآهن هاش (m) *2

معرفی جدول وزن انواع تیرآهن

برای اینکه وزن دقیق هر تیرآهن را پیدا کنید، در ادامه مطلب جدول آن را در مدل ها و سایزهای مختلف آماده کرده ایم. مقادیری که در این جدول معرفی شده اند، بر اساس استاندارد ملی ایران (1791) هستند.

استفاده از جدول وزن تیر آهن، می تواند برای کاربری هر تیرآهن و محاسبه وزن آن در کمترین زمان به شما کمک کند تا اطلاعات شما را در مورد تیرآهن های تهیه شده برای هر پروژه بالا ببرد.

جدول وزن تیرآهن (IPE)

جدول وزن تیرآهن هاش بال پهن

جدول وزن تیر آهن هاش
